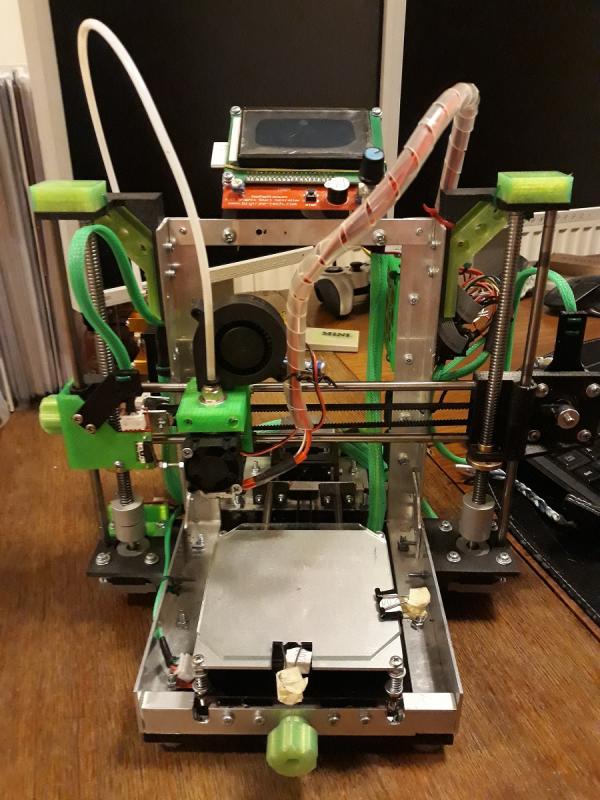

3D tiskárna MINI v.2 - upgrade na ose Z
publikováno 21.02.2021
Po nějaké době provozu jsem zjistil, že osa Z, která jsem myslel, že bude ta snažší na realizaci, protože se nahoru a dolu při tisku hýbe zdaleka nejpomalejí, mně naopak nejvíce zlobí. Použité pružné spojky, na spojení 5mm hřídele motoru a 8mm závitové tyče, se ukázaly jako zcela nevhodné a to zejména kvůli svojí konstrukci s přimačkávacími červíky. Tyhle červíky se utahují kolmo k ose otáčení a tím celou konstrukci vyosí, osa Z na obou stranách nějak šmajdala a na výtisku byly vlnky, vypadalo to hezky na hračkách, ale jinak velmi nežádoucí.

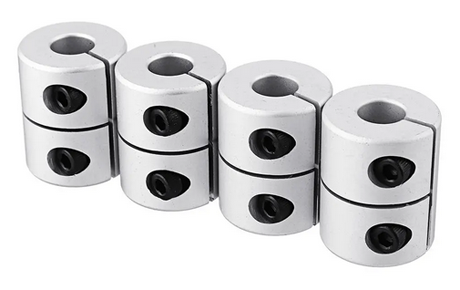

Takže jsem tyhle nevhodný spojky, vyměnil za spojky tohoto typu (i tak by to ještě chtělo svoje vlastní uložení)..

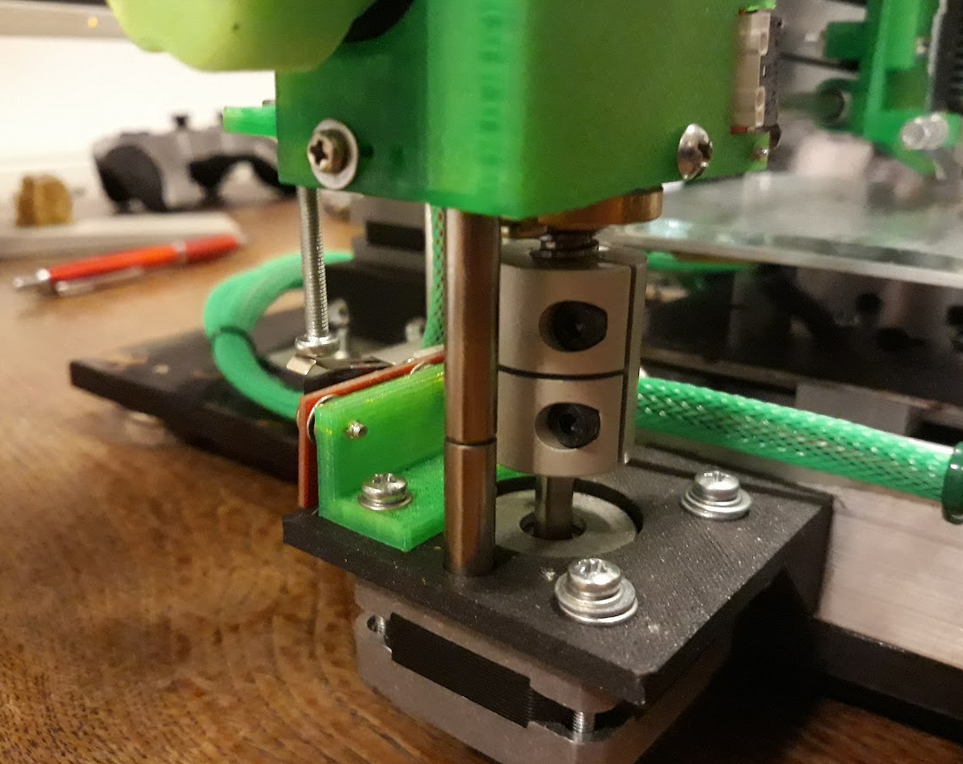

Výsledek vypadá takto:

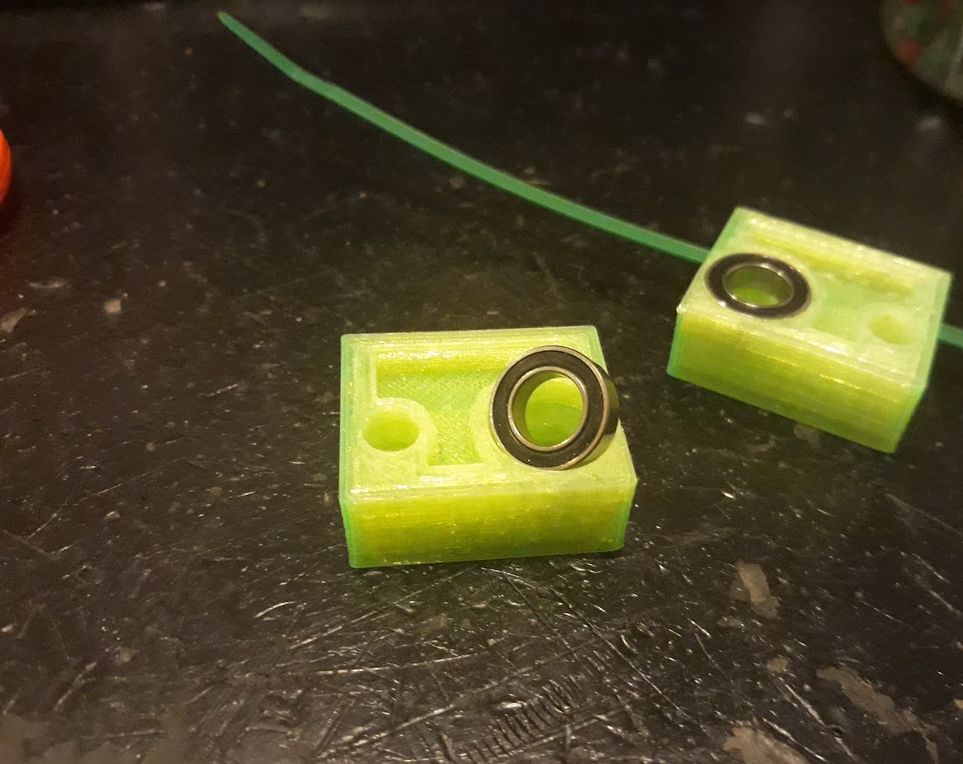

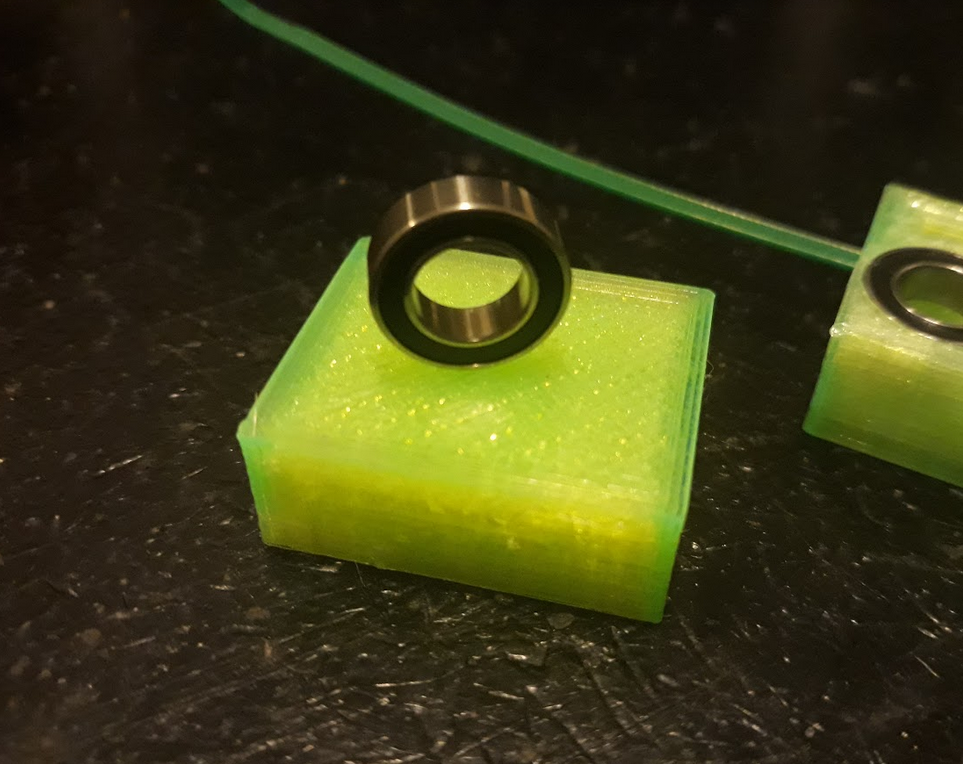

V horní části mi vadil pohyb trapézového šroubu, který byl sice lehce uložený v mnou navrženém držáku, spíš než o uložení šlo o dobrý pocit. Protože chci eliminovat všechny vůle, tak jsem vymodeloval "domečky" pro uchycení vodící tyče a pro uložení ložiska EZO S MR148 - vnitřní průměr 8mm, vnější průměr 14mm. Jsou to dražší, neuvěřitelně precizní značková ložiška. Koupil jsem je v Ložiska Šeba Doksany.

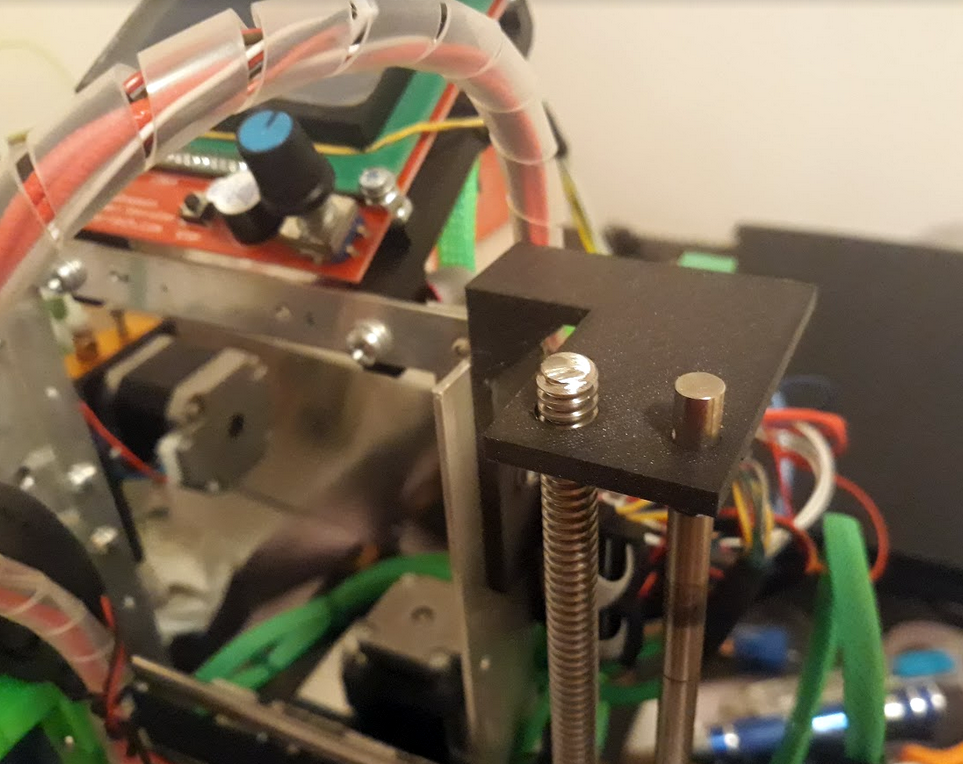

Detail horního uložení ozy Z - vodící tyč a trapézový šroub.

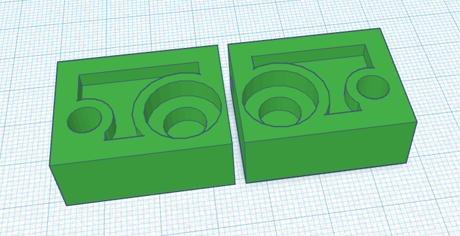

Odměřil a udělal jsem model:

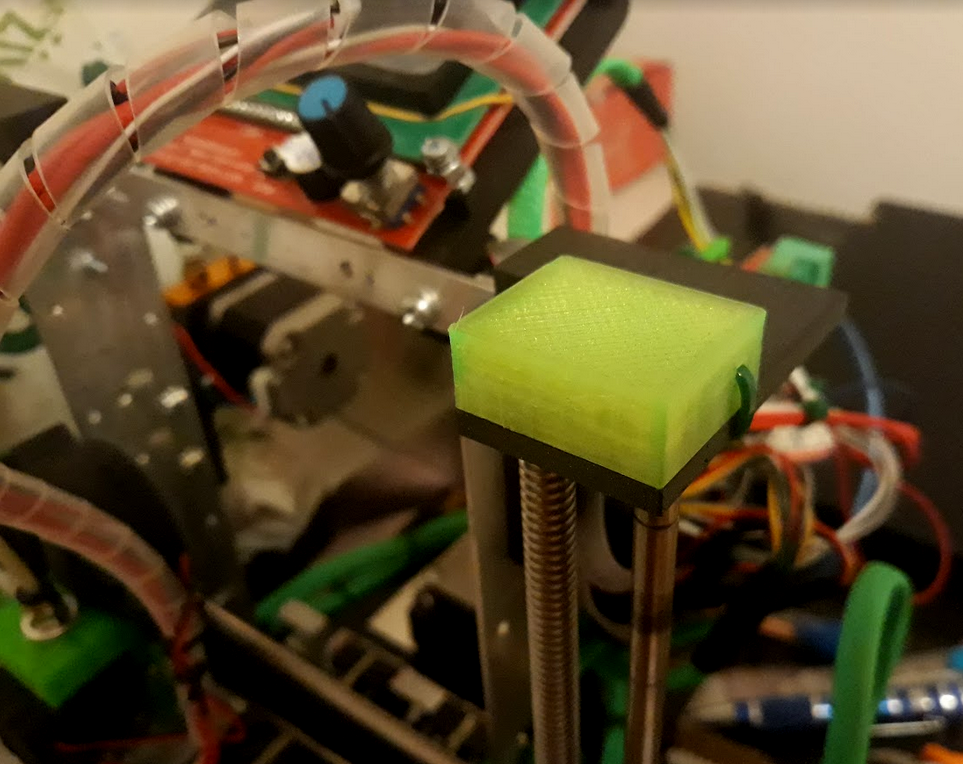

Výsledek vypadá takto.. první výtisk vypadá zase o kus lepší, foto dám do galerie.

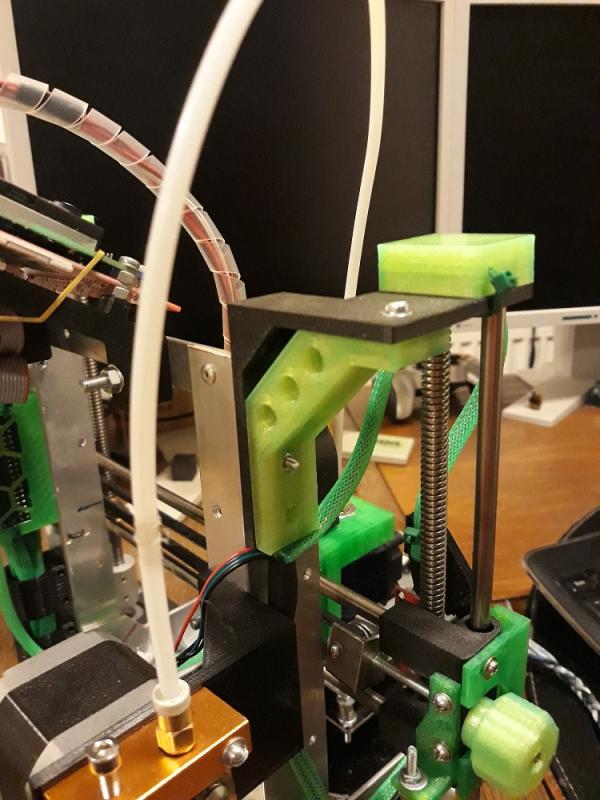

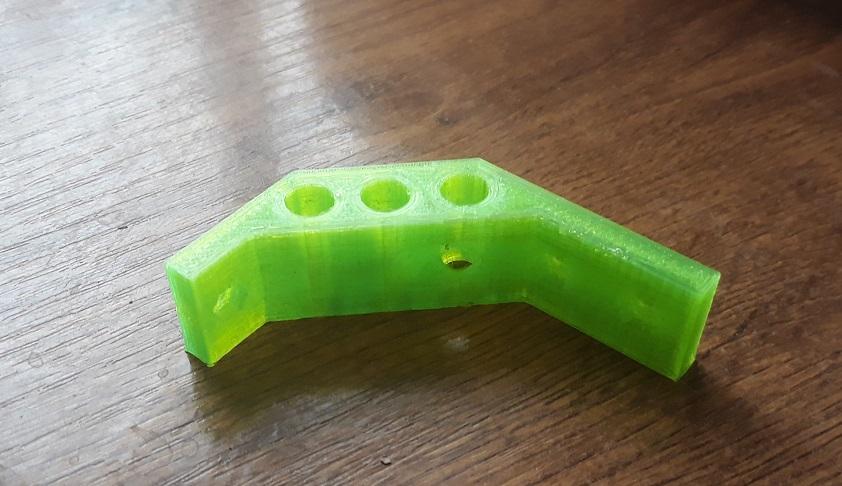

Aby dávala celá úprava osy Z opravdu smysl, bylo potřeba ještě vyztužit celý horní úchyty vodících i trapézových tyčí. Původní návrh a výtisk z PETG v tloušce stěny 4mm držel, ale po zatlačení prstem tam byl viditelný průhyb. Měnit je celý by bylo zbytečný a škoda. Je to hezky vytištěný a už to je hezky dopasovaný, tak jsem vymodeloval a vytiskl vyztužení původních držáků. Fotky týhle poslední úpravy pro osu Z dávám do galerie. Teď předělám celý Y vozíček. Je hrozně hlučnej, mosazný pouzdra, na kterých jezdí, předelám na ložiska LM6UU, celý ve stylu Průša - pouzdra, stahovací pásky, celý nový pavouk (ten bude místo z 1MM cuprexitu z 2mm hliníku) a dodělám lepší štelování pro pozici endstopu. Teď tam není žádný a jsem s tryskou mimo o 10mm a v SW se mi to ladit nechce. Tiskárna je malá, musím využít každý mm :)
